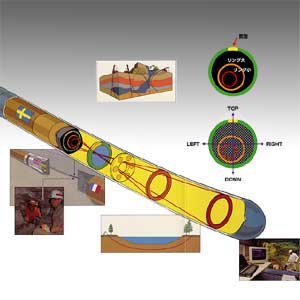

「MAXIBOR」は、プローブ内の2枚（大・小）の反射リングと水泡の位置を内部CCDカメラが撮影し、その画像から角度および距離を光学的に測定します。（図1参照）このことから本プローブは磁気方位センサを利用していませんので、鉄ケーシング孔内でも使用することができます。
　プローブを孔内に挿入すると、ボーリング孔の曲りに沿ってリングの位置が変化します。一方、プローブが回転した場合でも水泡は常に上方に位置しますので、各地点での画像を繋げることで、孔の曲りを表した図ができます。この間プローブは一定間隔（時間制御）で画像のサンプリングを続けプローブ内メモリに保存されます。（図2参照）孔内へプローブを挿入する前にハンディPCと（時間的）同期を取っていますので、測定点でのタイミングをサンプル（すり合わせ）をすることでデータを抽出することができるわけです。
　データはプローブ内のメモリに保存されるので信号伝送ケーブルがありません。（測定後にデータ回収）付属のハンディPCはプローブの設定およびデータの回収、計算、表示を行います。

図１：反射リングの原理：GIF 10KB　図2：測定概念図：GIF 39KB

※MAXIBORはREFLEX社（スウェーデン）の製品です。
