孔内カラーテレビカメラ

（コウナイカラーテレビカメラ）

HYTEC孔内カラーカメラ

フランスHYTEC社の孔内検査用カラーテレビカメラシステム

300m以浅の既存の水井戸のメンテナンス、特にストレーナの状況、ケーシングの腐食状況及び土砂の混入の状況の確認及びビデオテープへの収録に最適な孔内検査用カラーカメラシステムです。

※本製品はフランスHYTEC（ハイテック）社の開発・製造によるものです。

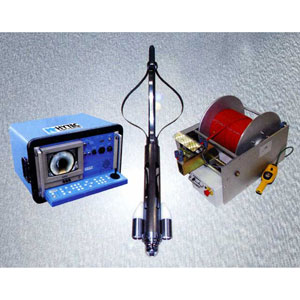

	孔壁全周を観察できる高感度回転カメラを搭載しています。カメラ方向（深度方向と孔壁方向）をコントロールから制御までできます。カメラの耐圧は最大で300mです。市販のビデオレコーダをコントローラに接続し、ビデオテープへ画像を収録できます。光源として白色LEDアレーがカメラに組み込まれています。オプションで4×50Wのライトを使用することができます。（写真はオプション付）

■ カメラ装置

センサ CCD	3.8mm-F/2
感度	4ルクス
解像度	380TVライン
光源	ウルトラ・プライト白色LED（耐久性：約50,000時間）
回転機能	360度（時計回り、半時計回り）
制御角度	±110°
適用孔径	110mmφ～600m
寸法／重量	79mmφ×1490mm／14kg
オプション	外部ライト BSSE70 35W×2（200mmφ～600mmφ）外付ライト取付インターフェイス BCT14

■ 地上装置VSR55

操作内容	TVカメラ制御、ライト制御、ウインチ制御、モニタ制御
接続端子	データ入力端子、VTR入力端子、VTR出力端子×2、RS232C端子、シーブ信号端子、ライト端子
モニタ	9インチカラーモニタ
キーボード	防水キーボード
筐体	耐震、防水構造コンテナ
寸法／重量	560×560×365mm／40kg
電源	100VAC

■ 電動ウインチ

ウインチ機能	ケーブル巻取り送り出しスピード制御
ケーブル容量	300m
電源	110VAC
モータ	375Wギヤモータ
寸法／重量	780×650×480mm/46kg（ケーブルは除く）

■ ケーブル

構造	ポリウレタンケーブル（張力300kg）
外径	10mm

		（610KB）		（**MB）

		■ オプション製品
		※ 測定深度500m用の孔内カラーカメラシステムも用意されています。
