		●概　要

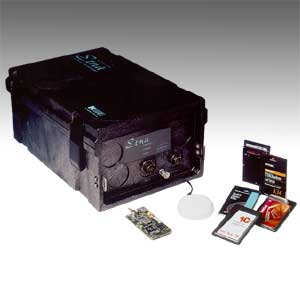

「アルタスエトナ」はオールインワンタイプの普及型強震計です。フォースバランス型加速度計エピセンサを内蔵し、デルタシグマ方式の24ビットA/D変換器により、108dBの高い分解能のデジタル記録が得られます。通信機能も豊富で、RS－232Cインターフェイスを介し、地震波形の転送、各種設定が行え、モデムを接続することで遠隔操作も可能です。時刻較正用GPSにより0.001秒の時刻精度を維持でき、複数のエトナのトリガ条件を共通化することも出来ます。 ※本製品は、キネメトリックス社（米国）の製品です。 ※本製品についてのお問い合わせは、応用地震計測株式会社にて承ります。

●特　長　↑上へ戻る

オールインワンタイプの普及型強震計です。
108dB（18ビット）以上の高ダイナミックレンジを実現しています。
フォースバランス型加速度計を採用、高精度・高信頼性を実現しました。
GPSにより高精度の時刻を保証しています。
マルチタスク機能により、通信中に発生した地震動も確実に捕捉します。
豊富な通信機能による遠隔操作、アナログ／デジタル電話回線に対応しています。
内蔵バッテリにより停電時24時間バックアップ可能です。
複数台エトナのトリガ条件共通化が可能です。
3成分地震波形収録用または防災ネット用として最適です。
ファイルフォーマットは他のアルタスシリーズと互換しています。

●仕　様　↑上へ戻る

■アルタスエトナ
■内蔵加速度計
型　　式	フォースバランス型加速度計（EpiSensor）
成分数	3成分（水平直交2成分 + 鉛直1成分）
フルスケール	±0.25、0.5、1、2、4G （設定により選択可）
周波数範囲	DC～200Hz以上
ダイナミックレンジ	155dB以上
分解能	35μgal
ヒステリシス	フルスケールの0.1％
成分非直交性	1％以下
温度オフセット	＜ 500μG／℃
入出力保護	避雷器内蔵
動作温度範囲	-20℃～+70℃
動作湿度範囲	0～100％
消費電力	12mA （標準アンプ使用時）　35mA （低ノイズアンプ使用時）
■データ収録部
チャンネル数	3チャンネル
サンプリングタイム	100Hz, 200Hz, 250Hz
周波数範囲	DC～40Hz (100Hzサンプリング時）
ダイナミックレンジ	108dB以上
分解能	18ビット以上
チャンネル間時間差	なし（全チャンネル同時サンプリング）
記録開始しきい値	フルスケールの0.01～100％で選択可能
記録停止しきい値	フルスケールの0.01～100％で選択可能
地震検出方式	3成分のORまたはAND任意の組み合わせ
プレイベント時間	1～60秒で設定可能（200Hz時）
ポストイベント時間	1～65000秒で設定可能
メモリカード記憶容量	10MB、オプションで20、40MB可能
メモリ管理	最大加速度地震を残す方式
入出カ保護	避雷器内蔵
■刻　　時
刻時様式	自動修正機能付き水晶発振器
刻時修正	GPS信号による自動修正
刻時誤差	常時0.001秒以内
■自己診断機能
センサ	ファンクションテスト
記録容量	メモリ残容量
刻　　時	刻時最終修正時刻
周囲環境	異常温度、充電状態、蓄電池電圧
■インターフェイス
通信ポート	RS-232C （パラメータ設定．波形記録転送）
インターコネクト機能	K2、エトナとのトリガ及び時間同期機能
■電　　源
方　　式	蓄電池（内蔵）と充電器による無停電電源
蓄電池電圧	12V
蓄電池容量	6.5Ah
消費電流	標準175mA (GPS受信時285mA)
停電補償時間	24時間
■その他
寸　　法	256mm×381mm×166mm
重　　量	9kg
動作温度範囲	-20℃～+70℃
動作湿度範囲	0～100％
