土壌サンプラー
　 　 ●概　要 　 　

　「土壌サンプラー」は、小型の油圧バイブロハンマーによりサンプラーを土中に押し込み、1mの長さの土壌を採取します。サンプラーの構造は、サンプルチューブの内面に0.2mmの薄肉シートを内蔵し、先端にコアキャッチャーを取り付けて、試料が脱落しないようにした簡単な構造の土壌用サンプラーです。
　 　

●特　長　↑上へ戻る

 　 　
  • 孔壁の保護が不要で、1m毎の連続サンプリングで深さ10m〜15m位までのサンプリングができ5m程度なら1〜2時間で行えます。
  • シート内に土壌を取り込ませているため、シートを引き出すことにより採取した土壌をその場で素早く取り出せます。
  • 採取された土壌はシートで保護されているために、採取されたままの状態で観察すことができます。
  • 適応土壌は、砂礫を除く砂および粘土などが対象で、N値30〜40の締まった砂の採取も可能です。水を多く含んだ緩い砂も採取できます。
  • 油圧装置、サンプラー、押し込みロッドなど、装置一式が小型のため、運搬・移動が容易です。
　 　

●仕　様　↑上へ戻る

 　 　
■土壌サンプラー　Model-4381
品　名
数量
外形寸法（mm）
重量
機　能
バイブロハンマー
1
φ400×H540
26kg

　打撃数：1100bpm
油圧発生ユニット
1
590×430×H606
42kg

　発生油圧：Max.10MPa
引抜装置
1
φ490×H800
49kg

　ストローク：約250mm自動切換
シートサンプラー（30型）
1
φ38×L1235
3kg

　採集試料長：1m　試料径：28mm
シートサンプラー（40型）
1
φ53×L1250
5kg

　採集試料長：1m　試料径：40mm
シート（30型）
1
t0.2×92×1010
25g

　引張強度約130MPa
シート（40型）
1
t0.2×133×1010
36g

　引張強度約130MPa
閉塞ロッド
1
φ26×L1080
1kg

　サンプラ先端を閉塞する
貫入ロッド
1
φ39×L1000
2.6kg

　サンプラを貫入する
回収ロッド
1
φ16×L1000
0.6kg

　閉塞ロッドを回収する

■サンプリング作業時間例

下図の柱状図に示した土壌を、オールサンプリングで1日に12m×2本のサンプリングができた作業時間は、8:30〜17:30 作業人数 2人。

 ■シート式サンプラー

上段より、回収ロッド、貫入ロッド、閉塞ロッド、シート式サンプラー本体。
シート式サンプラー
サンプリング作業時間例

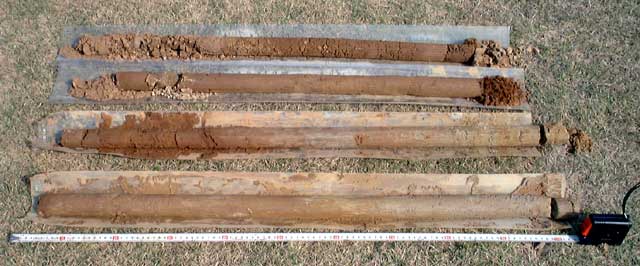

■採取した試料例

ロームおよび擬灰質粘土。
採取した試料例
