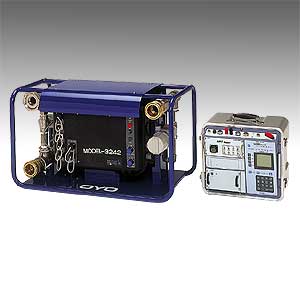

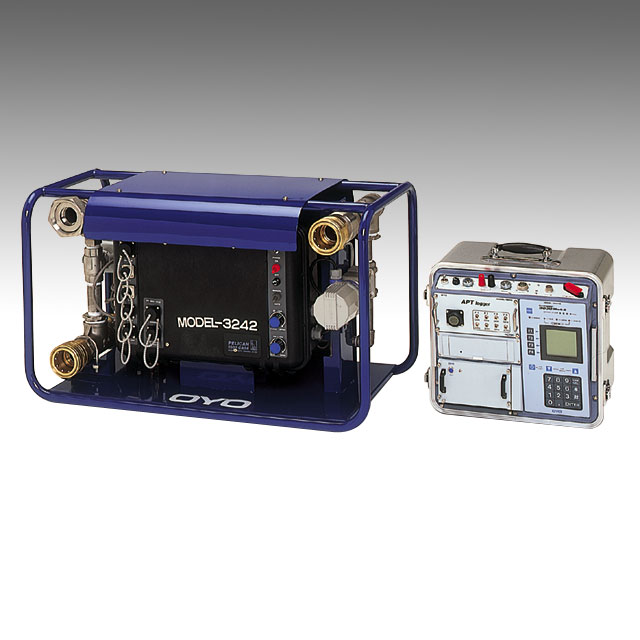

APTロガー
　 　 ●概　要 　 　

　「APT ロガー」は、低水圧定水位透水試験、ルジオンテストを行うことができる装置です。フィールドにおいて、簡便な操作で地盤の透水性の基礎となるデータを容易に、正確に得ることができます。
　「APT ロガーメジャリングモジュール」と「ジオロガー3030Mark2」を用いてバルブの制御と自動測定の両方を行うことができます。
　データは3.5インチフロッピーディスクで収録できます。
　 　

●特　長　↑上へ戻る

 　 　
  • 孔内へ流し込む水の量、孔内の水頭圧力のいずれかを選択して、自動的に管理することができます。
  • 流量検出器に電磁流量計を使用していますので、検出部の圧力損失が極めて小さく、高精度の測定ができます。
  • 単位時間流量が常時かつ瞬時に確認できます。
  • マルチハイドロリックテスタ（MHT）を使用し、測定することができます。
　 　

●仕　様　↑上へ戻る

 　 　
■APTロガーシステム
■ジオロガー3030Mark2＆APTロガーメジャリングモジュール
電　　源
 　DC12V(10.8V〜13.2V)
制御内容
 　流量制御、圧力制御
データ収録
 　3.5インチフロッピーディスク
出力内容
 　数値データ（流量、圧力）、グラフ（流量-圧力、流量-時間、圧力-時間）
外形寸法
 　制御部　：580mm (W)×520mm(H)×1230mm(D)
　タンク部　：φ180×545mm
■フローコントロールユニット
測定範囲

1.5〜50リットル/min
（システムの構築につきましては、様々なバリエーションがありますので、ご相談受け承ります。）
電　　源
 　AC100V
寸　　法
 　410(W)×810(L)×470(H)mm
重　　量
 　45kg
測定圧力
 　20kgf
■オプション
　増設ユニットA（測定範囲）　：40〜150リットル/min
　増設ユニットB（測定範囲）　：0.3〜2.5リットル/min
　孔口ユニット
