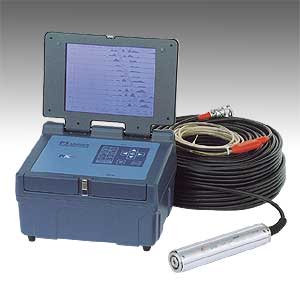

PSロガー　-計測機器-

※製品画像をクリックすると拡大画像が開きます。また、PDFファイルを開くにはAdobeAcrobatReader4.0以上が必要です。

		●概　要
PS検層を行う場合、従来は汎用のサイスモグラフを用いていました。メモリホールド機能を巧みに操作し、時には切換スイッチを使用するなど、意外と不便を強いられていました。　「PSロガー」は、ニューボアホールピックと組み合わせて使用するPS検層専用のサイスモグラフです。メモリホールド等の操作を行うことなく、測定モード（P、S右、S左）に応じて、その成分のデータのみを収録できますので、測定は極めて容易です。また、測定時の方位や深度情報は、ヘッダーに記録しておくことができます。　測定終了後は、試験孔毎に波形のラインアップもできますので、現場におけるデータQCにも大変便利です。

●特　長　↑上へ戻る

●仕　様　↑上へ戻る

■PSロガー　MODEL-3650
成分数	4（3＋1AUX）
入力コネクタ	GK-12-32S
入力インピーダンス	20ＫΩ//0.05μF
利　　得	16、64、256、1024倍
利　　得（Aux）	2、16、64、512
周波数帯域	5～4600Ｈｚ
A／D分解能	18ビット
メモリ長	1024、2048
プリトリガー	0、128ワード
サンプルレート	25、50、100、200、500、1000、2000μsec
トリガー	ジオフォン、ハンマースイッチ
トリガーレベル	100～1000mV（100mV毎に設定可）
フロッピーディスク	3.5インチMS-DOS (720K、1.44MB)
インターフェイス	パラレル（外部プリンタ用）
電　　源	12Vバッテリ
消費電流	1A（スタンバイ時）、2A（測定時）
その他の機能	デジタルフィルタ（ローパス、ノッチ）　スタッキング（単純加算、加算平均）　波形のラインアップ　ノーマライズ　方位自動測定
寸　　法	330×280×220（mm）
重　　量	8kg
