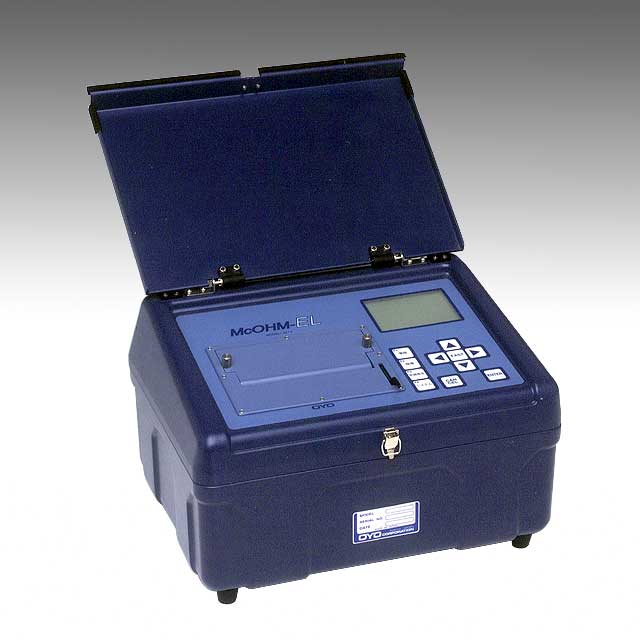

McOHM-EL

		●概　要
「McOHM-EL」は、電気探査と電気検層（電気・温度・キャリパー）の両方に適用できるコストパフォーマンスに優れた一台二役のニューコンセプトモデルです。　最大400V120mAの大容量通電回路部、24ビットデルタシグマ型A/Dコンバータを採用した高性能電位測定部、測定結果を図化出力する110mm幅の高密度サーマルプリンタ部、測定データを収録するフロッピーディスク部等、すべての機能を1つのコンパクトケースに収納していますので、操作性や可搬性に優れています。　また、漢字を取入れた対話形式の操作メニューより、取扱いも極めて容易です。

　

　

●特　長　↑上へ戻る

　

　

本装置1台で電気探査と電気検層（電気、温度、キャリパー）の両方に適用できます。
バックライト付きの大きなLCD、しかも漢字メニューで取扱いも容易です。
400V120mAのパワフルなトランスミッタ、さらに10MΩの高入力抵抗を有するプリアンプ、24ビットA/Dコンバータを採用し1μV分解能の測定を可能にした高性能レシーバを搭載しています。
3モード (720k、1.2M、1.44M) の対応が可能な3.5インチフロッピーディスクを搭載しています。
110mm幅の高密度サーマルプリンタを内蔵しています。
小型、軽量、しかも低消費です。

　

　

●仕　様　↑上へ戻る

　

　

■電気探査モード
最大通電電圧	400V
通電周期	2、3、4秒／測定
大地通電電流	2、20、60、120mA（定電流方式）
電位測定範囲	±5V
測定分解能	1μV（24ビットデルタシグマ型A/Dコンバータ）
パワーブースタ	Model-2917 　　測定精度（S/N比）の向上と探査規模拡大の為のパワーブースタです。　12Vで動作することができます。　出力容量は350ｍA・200V（70W）、500ｍA・200V（100W）　650ｍA・100V（65W）、800ｍA・100V（80W）の4種類から選択できます。　　※クリックで拡大画像が開きます（JPEG：37KB）　→

■電気探査モード
最大通電電圧	400V
通電周期	2、3、4秒／測定
大地通電電流	2、20、60、120mA（定電流方式）
電位測定範囲	±5V
測定分解能	1μV（24ビットデルタシグマ型A/Dコンバータ）
■検層モード
■電気検層
適用プローブ	3143型
測定対象	ノルマル検層（電極間隔、25、50、100cm）
測定範囲	1Ω～10kΩm（オートレンジ）
通電周期	60mS（16.7Hz）
通電電圧・電流	電気探査モードと同じ
電位測定部	電気探査モードと同じ
■温度検層
適用プローブ	3571型
測定範囲	0～70℃
測定精度	±2％FS
■キャリパー検層
適用プローブ	3973型
測定範囲	50～100mm
測定精度	±2％FS
■システム総合
フロッピーディスク	MS-DOS、3モード (720k、 1.2M、 1.44M) 対応可
サーマルプリンタ	記録紙幅110mm、印字幅104mm、8ドット／mm
LCD表示器	192×128ドット（バックライト付き）
動作電圧	12V、1.5A（通常）、7A（最大）
動作温度	0～45℃
外形寸法	330×270×210mm
重　　量	8kg
